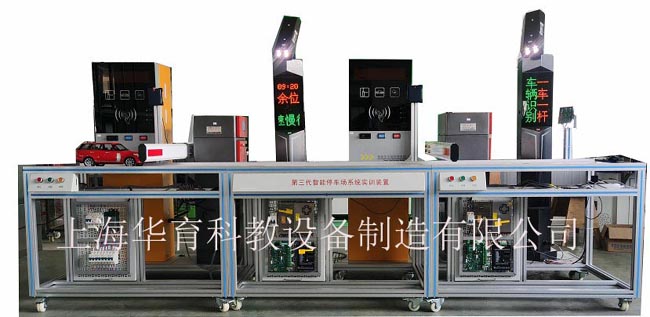

HY-Y3B智能停車場管理系統實訓裝置

一、系統概述：
       智能停車場管理系統實訓裝置主要由模擬停車場收費進出站模型(自動發卡、收費亭及自動收費卡機組成)、收費車道設備、監控設備、車道收費控制軟件等幾部分組成。本實訓系統是采用高清自動識別系統、模擬停車場管理實訓系列產品中的最重要的產品之一，主要適用于“智能交通工程”、“停車場運輸與管理”、“高等級停車場維護與管理”、“交通安全與智能控制”等相關專業的實訓教學。

二、產品特點
1、系統以模型設計為框架，按實際模擬停車場收費站的設計內容和形式進行設計，能真正滿足交通類職業院校對停車場收費站的實訓教學需求
2、系統設計內容全面，包含了收費車道所有設備及收費站監控設備
3、除了硬件的實訓操作外，學生還以進行收費亭相關軟件的實訓操作
4、應用模式：中央收費模式、大套小模式、一進一出模式、出口收費模式
5、系統配備有小票打印系統，打印收費票據。
6、網絡管理技術、圖像識別技術等。
三、技術參數
1.工作電源：AC220V±10%  50Hz
2.工作環境：環境溫度范圍為-20℃～+45℃  相對濕度＜85%  海拔＜4000m
3.外型尺寸：約3600*850*1500ＭＭ
四、基本配置
1.模擬進出口停車場收費站模型
收費站模型由進站智能識別系統和出站智能識別系統等組成。該模型可以模擬實際停車場收費車道的情景和功能，給學校進行收費車道教學提供一個實際平臺。整個收費車道模型采用鋁合金型材和鈑金件進行設計。
2.收費車道設備
  收費車道設備主要有模擬收費亭內設備和收費亭外設備。其中收費亭內設備主要有車道控制器（一般使用工控機＋控制外設的各I/O接口卡組成）、IC讀寫器、顯示終端、對講機、收費鍵盤、票據打印機、報警器、彩色攝像機等。而收費亭外設備主要有電動欄桿、車輛檢測器、費額顯示器、彩色攝像機、雨棚信號燈、車道交通信號燈、防霧燈、照明燈等設備。
3.監控設備
主要有視頻采集卡等設備。
五、功能參數
1、車輛進入道閘時，讀感器自動檢測到車輛進入口。領取卡片，道閘開啟，車輛駛?cè)胪＼噲觯?數字錄像機抓拍下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛進入的時間，聯機時傳入電腦。
2、離開停道路時， 數字錄像機錄下該車輛的照片，并存儲在電腦里，控制器記錄下該車輛離開的時間，聯機時傳入電腦并讀取高帶行程信息顯示費用，并由收費員收取費用后，開啟道閘開啟，車輛離開停閘道，
六、可以做的實訓項目
1.工作原理認知的實訓
2.出入口控制設備安裝操作與連接實訓
3.車輛檢測器設備安裝操作連接實訓
4.攝像機的安裝調試操作與線路的連接
5.系統接線操作與連接
6.收費系統的管理與操作實訓
7.卡片的管理與操作實訓
8.系統調試操作
9.進出入口的設置的實訓
10.線路故障的判斷與處理
