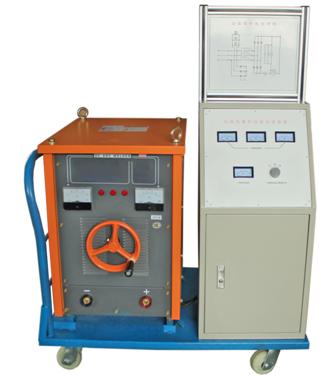

HYJLDH-1交流電弧焊技能實訓裝置

   《焊接方法與設備》一體化教學.用于電弧焊的認識和基本操作、電弧焊工藝、平板對接、管板對接、管子對接、T形接頭焊接等技能實訓。

 交流電弧焊技能實訓裝置主要由實訓設備、常用工具組成：

一、技術性能

1.輸入電源：三相四線～380V±10%  50Hz
2.空載電壓：65V
3.額定負載持續：35%
4.額定輸出電流：250A
5.適合焊條直徑：Φ2～Φ5
6.裝置容量：18.5kVA
7.外形尺寸：90cm×60cm×90cm

系統配置

實訓裝置主要由實訓設備、常用工具組成。
(1)電弧焊電源：采用動鐵式弧焊變壓器，輸出電流50A～250A可調。
(2)焊鉗一把：規格為300A，即能控制焊條的夾持角度，又可把焊接電流傳輸給焊條。

(3)交流電壓表、交流電流表各一只：測量范圍分別為AC0～100V、AC0～300A,用于顯示輸出端空載電壓、焊接電壓及焊接電流，便于學生了解交流電弧焊機的下降特性。
(4)結構原理圖：配有動鐵式弧焊變壓器結構原理圖及相關文字說明，加深學生對電弧焊機原理的理解。
(5)工具柜：裝置帶有1個工具柜，可放置相關實訓工具及資料等。
