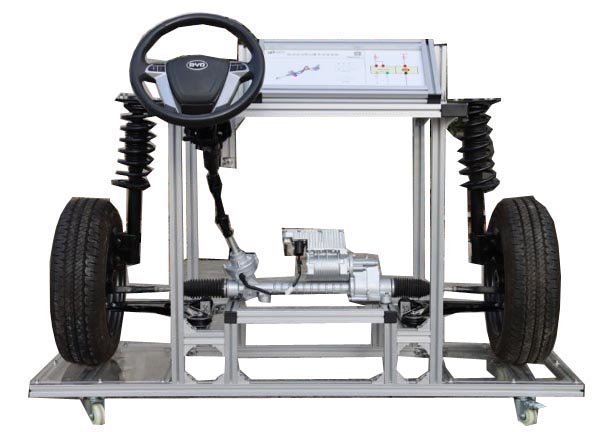

HY-QCXE504 新能源汽車電動助力轉向系統實訓臺（比亞迪E5電動車）

（一）產品簡介
比亞迪E5轉向機構所有配件及相關附件，連接動力系統臺架后，組成完整的動力轉向系統實訓臺。充分展示比亞迪E5動力轉向系統的結構組成與相關配件的連接關系。布局采用與實車相同布置方式。 該設備能使學員快速掌握比亞迪E5電動助力轉向系統的工作原理和工作特性。了解動力轉向工作時所需的各種相關條件。滿足從最初的元件認知、到快速掌握技術原理，乃至能夠獨立設置故障、排除故障等教學需求。

（二）結構組成
比亞迪E5原車方向機總成，轉向電控單元、組合儀表、網絡電腦、前懸架、方向盤、控制臺、檢測面板、輪胎、可移動式臺架等組成。
（三）功能特點
1、動態運行：真實可運行的電動汽車助力轉向系統，充分展示電動汽車助力轉向系統的組成結構工作原理及工作過程。
啟動點火開關，系統自檢。方向助力開始工作。啟動動力系統拖動車速運轉。方向盤會啟動高速工作模式。助力減輕。
2、檢測功能,外接接線端子,使學生在不拔下元件插頭,不破壞原車線束的情況下,任意測量每一根線,每一個傳感器的數值,每一個執行器的工作狀態及變化.還可以通過端子測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
3、可進行前輪定位檢測與調整；實際掌握前輪前束的實際數值及調整方法掌握傾角數據
4.故障設置功能：
設有故障設置系統，可模擬真實的故障在現，提供了解故障，判斷故障，診斷故障，排除故障等操作
5、識圖讀圖功能
面板繪有高清晰度系統彩色電路原理圖，（與本系統原廠電路圖相對應）提供識圖讀圖功實訓。
四：制造工藝：
臺架為國標鋁型材組裝而成，無需噴漆，美觀大方，控制面板采用優質鋁塑板為面板，采用先進的平板激光UV技術，顏色鮮艷，線路清晰，防潮，防高溫，耐油污，易清潔，表面不需要做任何保護措施，經久耐用，實訓臺配置帶鎖止裝置的萬向移動腳輪，移動方便，鎖止安全可靠
（五）技術參數
1600mm × 1000mm × 1200mm(長×寬×高)
車型：比亞迪E5
系統工作電源：蓄電池60AH/12V
